客戶案例
產(chǎn)品分類
- 超聲波粉碎機
- 醫(yī)用超聲波清洗機
- 小型超聲波清洗器
- 實驗室超聲波清洗機
- 全自動超聲波清洗機
- 工業(yè)超聲波清洗機
- 單槽超聲波清洗機
- 雙槽超聲波清洗機
- 多槽超聲波清洗機
- 大型超聲波清洗設(shè)備
- 家用超聲波清洗機
最新文章
- 國貨之光 突出重圍｜小美非接觸超聲波DNA打斷儀Plus系列
- 酶解or超聲？看小美非接觸超聲波DNA打斷儀如何大顯身手
- 打破國外壟斷的中國好儀器|非接觸超聲波DNA打斷儀Plus系列新品
- 小美非接觸超聲DNA打斷儀的優(yōu)勢
- 小美超聲波口罩點焊機，為疫情助力，讓口罩生產(chǎn)不再是難事
- 實驗室智能靜音超聲波清洗機獨有的多重降音設(shè)備，你值得擁有
- 家用超聲波清洗機非同尋常的一面
- 小型超聲波清洗機的穩(wěn)定性差是什么情況？如何解決？
- 在工業(yè)上超聲波清洗機應(yīng)用日趨成熟那么其他行業(yè)的應(yīng)用怎么樣？
- 工業(yè)超聲波清洗機在加快清洗進程的情況下如何保持清洗效果？
小美超聲波細胞破碎機破碎氧化體粉末解決團聚可行性實驗報告
1.目的:擬測試超聲波細胞破碎機破碎的效果。
2.測試對象：小美超聲波細胞破碎機，型號為XM-1000T。
3.測試方法：測試功率為40%，超聲時間為15min。溶液配比：5wt.%的六偏磷酸鈉溶液20ml+40ml純水或純水60ml。測試粉末質(zhì)量為0.5g。為減少液體溫度過高，超聲過程燒杯浸在大約200ml的水中，燒杯外的水面與燒杯內(nèi)水面接近。粒度測試所用激光粒度儀為馬爾文3000，測試方法為濕法，采用溶劑為水。
4.測試內(nèi)容：鐵氧體粉末通過該儀器分散后進行粒度檢測，如果多次測量平均粒度結(jié)果穩(wěn)定在50nm則表示效果正常。
5.測試結(jié)果。
5.1未用破碎儀的測試結(jié)果
根據(jù)圖1和表1，未用破碎儀的平均粒徑的平均值為1.55μm。并且8次測試結(jié)果很穩(wěn)定，具有檢測穩(wěn)定。未加入表面活性劑的粉末具有很強的團聚傾向，存在超聲后粉末立即重新團聚。

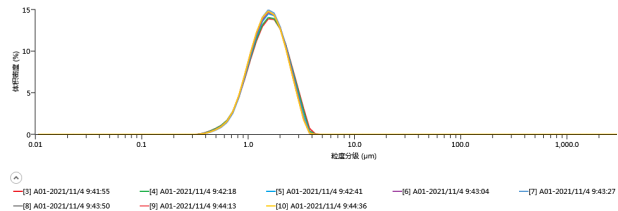

圖1. 未用破碎的粒徑分布圖

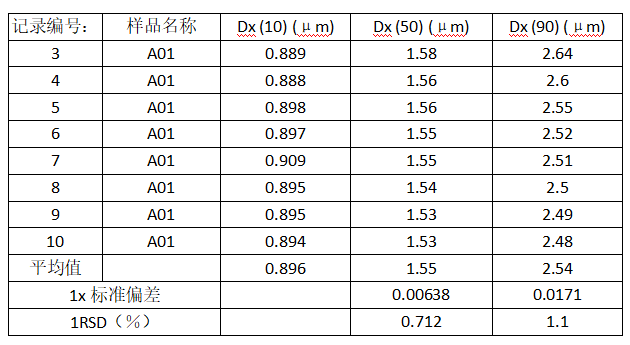

表1. 未用破碎的粒徑統(tǒng)計結(jié)果
5.2加用破碎儀破碎測試結(jié)果
根據(jù)圖2和表2。加用超聲破碎儀破碎的粉末的平均粒徑的平均值為62.3nm，遠遠小于第一次沒用破碎的粒徑。統(tǒng)計結(jié)果較穩(wěn)定，但是圖2中的粒徑分布出現(xiàn)雙峰。粉末實際分布就是如此，但是統(tǒng)一值為二分之一峰面積對應(yīng)的粒徑。

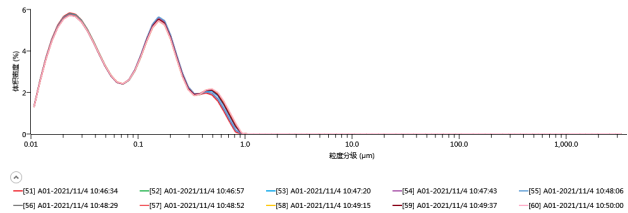

圖2. 破碎后的粒徑分布圖

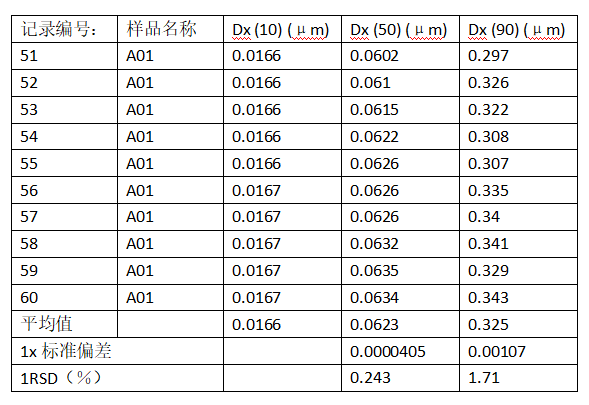

表2. 破碎后的粒徑統(tǒng)計結(jié)果
5.3結(jié)果分析
未超聲得到的平均粒徑為1.5μm，而加入超聲得到的粉末平均粒徑為63nm。首先結(jié)果值已經(jīng)達到目的要求。此外，兩個相差巨大的結(jié)果值也說明超聲具有非常顯著的超聲效果。
6. 結(jié)論。
該超聲細胞破碎機測試結(jié)果達標，可以投入使用

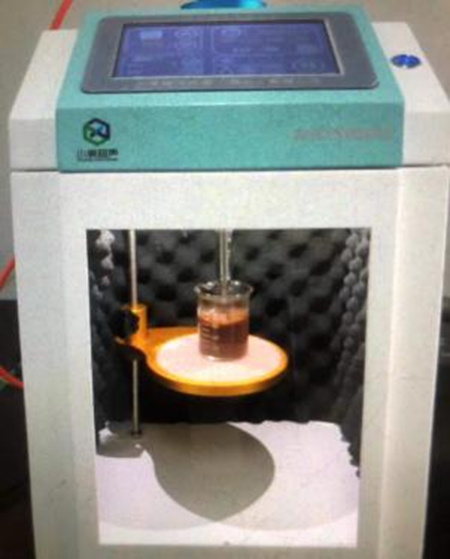

7.超聲破碎實物圖：
相關(guān)文章：
